1. Client et équipement

Numéro de fiche Date de l'intervention Nom / société du client Téléphone E-mail du client Adresse Marque Modèle Numéro de série Fluide Charge totale (kg) Tonnage équivalent CO₂ Calculé automatiquement, mais modifiable. Localisation de l'équipement

2. Nature de l'intervention

Identifiant du détecteur Date de contrôle du détecteur

3. Mesures techniques

Les valeurs peuvent rester vides lorsqu'elles ne s'appliquent pas.

Électricité

Tension (V) Intensité totale (A) Intensité compresseur (A) Fréquence (Hz)

Circuit frigorifique

Pression BP (bar) Pression HP (bar) T° aspiration (°C) T° refoulement (°C) T° liquide (°C) T° saturation BP (°C) T° saturation HP (°C) Surchauffe calculée (K) Sous-refroidissement calculé (K)

📖 Pense-bête : points de mesure et diagnostic rapide

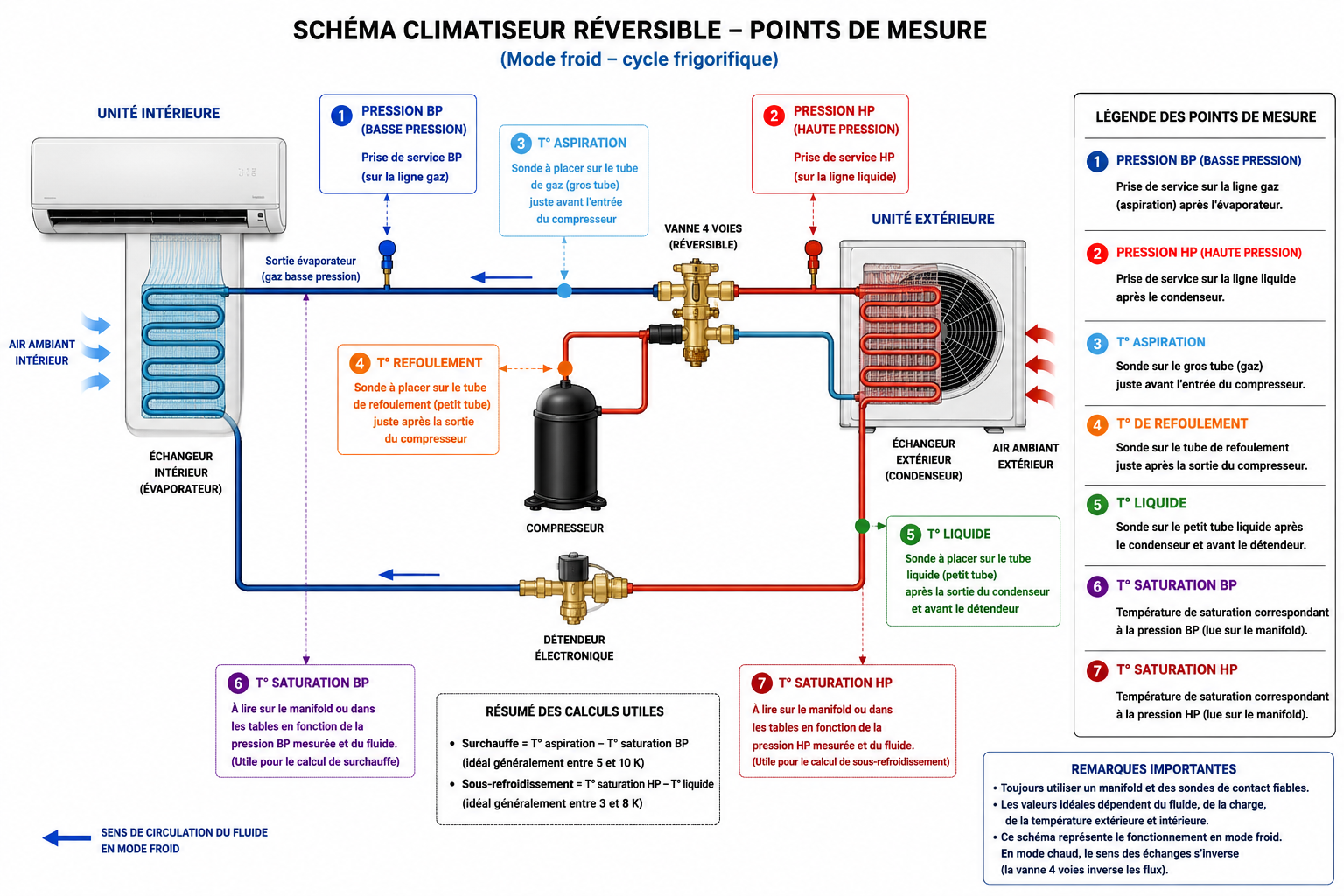

Schéma des points de mesure d’un climatiseur réversible en mode froid

Rappels : Surchauffe = T° aspiration − T° saturation BP Sous-refroidissement = T° saturation HP − T° liquide

Petit diagnostic indicatif

Constat

Causes possibles

Surchauffe élevée

Manque de fluide, détendeur trop fermé ou alimentation insuffisante de l’évaporateur.

Surchauffe faible

Détendeur trop ouvert, retour de liquide ou évaporateur trop alimenté.

Sous-refroidissement faible

Manque de fluide ou mauvaise condensation.

Sous-refroidissement élevé

Excès de fluide, condenseur encrassé ou restriction sur la ligne liquide.

HP élevée

Échangeur extérieur encrassé, débit d’air insuffisant ou surcharge.

BP faible

Manque de fluide, détendeur restreint, filtres sales ou échangeur intérieur givré.

Aide indicative pour un climatiseur réversible. Toujours comparer aux données du constructeur et aux conditions de fonctionnement.

Températures d'air / eau

Air repris (°C) Air soufflé (°C) ΔT air calculé (K) Air extérieur (°C) Départ eau (°C) Retour eau (°C) ΔT eau calculé (K)

Contrôles réalisés

4. Contrôle d'étanchéité - rubriques 6 à 10

6. Système permanent de détection de fuites

Oui Non

7 à 9. Catégorie et fréquence du contrôle

Famille de fluide Fréquence minimale retenue

La fréquence sera calculée selon la charge, le t.éq.CO₂ et la présence d'un système permanent.

10. Fuites constatées

Oui Non

N°

Localisation de la fuite

Réparation

1

2

3

5. Manipulation du fluide - rubrique 11

A - Fluide vierge chargé (kg) B - Fluide recyclé chargé (kg) C - Fluide régénéré chargé (kg) Total chargé A+B+C (kg) D - Fluide destiné au traitement (kg) E - Fluide conservé pour réutilisation (kg) Total récupéré D+E (kg) N° BSFF Trackdéchets Dénomination du fluide chargé si changement Identification du ou des contenants

6. Transport, déchets et destination - rubriques 12 et 13

12. Dénomination ADR/RID

UN 1078 - Déchet gaz frigorifique non inflammable Autre fluide non inflammable UN 3161 - Déchet gaz liquéfié inflammable Autre fluide inflammable

Précision autre fluide non inflammable Précision autre fluide inflammable 13. Installation prévue de destination du fluide récupéré (nom, SIRET, adresse)
